Hammermutter Edelstahl
  • -5%
Hammermutter Edelstahl

Edelstahl-Hammermutter

Edelstahl-Hammermutter

Durchmesser D2
Nut
TAECR10_INX_M6
Auf Lager : 193 artikel
1,70 € -5%
1,62 € zzgl. MwSt.

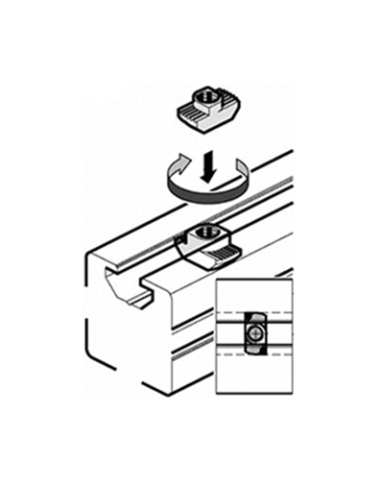

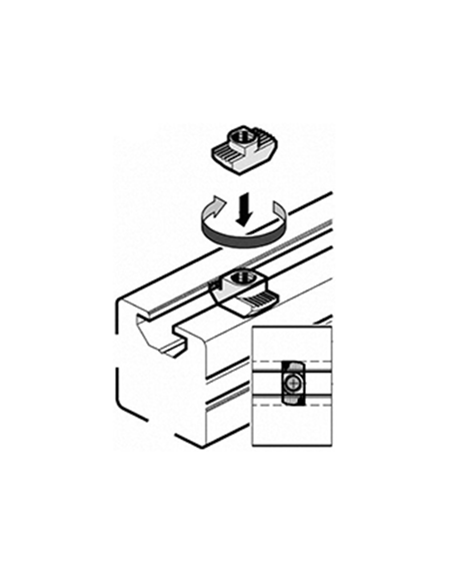

Hammermutter für Aluminiumprofile mit 6mm-, 8mm- oder 10mm-Nut.
Standard-Bauteil für eine solide und leitfähige Verbindung. Ideal zur Befestigung von Zubehör, wie z. B. Griffen, Schildern, Scharnieren, Winkeln...

Material: Edelstahl
* Auszuwählen nach Nutbreite und Grösse des Mutter-Innengewindes.
** Geeignet für folgende Strebenprofile:
Nut 6 mm: TAP6XXXXX (20x20, 20x40...)
Nut 8 mm: TAP8XXXXX (11x20, 15x30, 30x30, 30x60, 30x45...)
Nut 10 mm: TAP10XXXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180...)



TAECRX_XX_SCHEMA_cotes.png TAECRX_XX_SCHEMA.PNG

Artikel-Nr.
Nutbreite**
A
B
C
D
M
(Innengewinde)
H

[mm]

TAECR6_INX_M4
6 mm
5.7
11.5
3.2
5.7
M4
1.0
TAECR8_INX_M4
8 mm
7.7
16
4.5
7.7
M4
1.5
TAECR8_INX_M5
8 mm
7.7
16
4.5
7.7
M5
1.5
TAECR8_INX_M6
8 mm
7.7
16
4.5
7.7
M6
1.5
TAECR10_INX_M6
10 mm
9.7
19
5.7
9.7
M6
1.5
TAECR10_INX_M8
10 mm
9.7
19
5.7
9.7
M8
1.5



Download

documentation technic-achat Datenblatt M4
documentation technic-achat Datenblatt M6
documentation technic-achat Datenblatt TAECR10_INX_M6
documentation technic-achat Datenblatt TAECR10_INX_M8


Software und & 3D

fichier 3D technic-achatM4
fichier 3D technic-achatM6
fichier 3D technic-achatTAECR10_INX_M8
fichier 3D technic-achat TAECR10_INX_M6

Online-Hilfe
aide en ligne Technic-Achat Online-Hilfe

Videos
vidéo Technic-AchatKonstruktionen und Projekte
