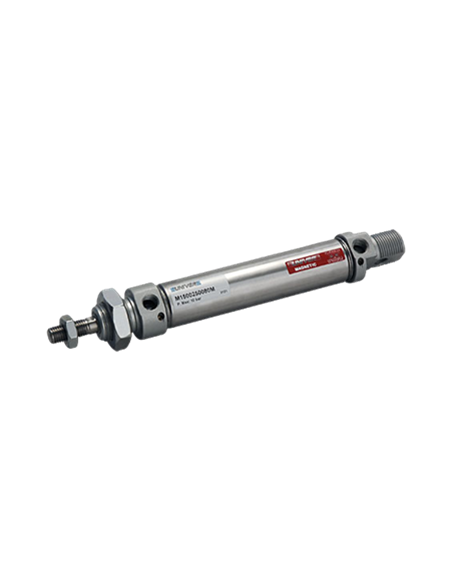

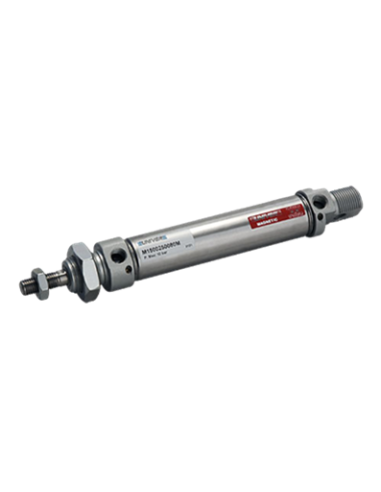

Mikrozylinder ISO 6432, doppelwirkend, Ø20 - Ø25 mm
  • -5%
Mikrozylinder ISO 6432, doppelwirkend, Ø20 - Ø25 mm

Mikrozylinder ISO 6432, doppelwirkend, Ø20 - Ø25 mm

Durchmesser von 20 bis 25 mmHub von 10 bis 500 mm

Hublänge
Durchmesser Kolbenstange
PNDET_SUP_D20DF
Auf Lager : 5 artikel
2,54 € -5%
2,41 € zzgl. MwSt.



Pneumatik-Zylinder ISO 6432 (CETOP Standard) Ø 20-25 mm, doppelwirkend.



Pneumatik-Zylinder werden nicht zurückgenommen oder umgetauscht.


Ø Innen
(mm)
Ø  Aussen
(mm)
Ø  Kolben-stange
(mm)
Schub-Kraft
(Kg)
Zug-
Kraft
(Kg)
Standard-Hub
(mm)
Anschluss
Art.-Nr.
3D

Ø 20 mm

21,6
M8 x 1,25
14,8
14
50, 80, 100, 160, 200, 250, 300, 500
G 1/8
PVR643220XXXD
Dimensions moteur alternatif 3000 tr

Ø 25 mm

26,6
M10 x 1,25
25
22
50, 80, 100, 160, 200, 250, 300, 500
G 1/8
PVR643225XXXD
Dimensions moteur alternatif 3000 tr
Zubehör
Flansch
flasques droit pour microvérins
PVR6432FD_2025
(MF-12020)
Fussbefestigung
équerre pour microvérins
PVR6432EE_2025
(MF-13020)
Hinterer
Gelenklagerblock
chape arrière pour microvérins
PVR6432CB_2025
(MF-21020)
Gabelgelenk mit Bolzen
chape avant pour microvérins
PVR6432CA_20
(MF-15020)


PVR6432CA_25
(KF-15032)
Gelenkkopf
selbstschmierend
rotule femelle pour microvérins
PVR6432RF_20
(MF-17020)


PVR6432RF_25
(KF-17032)
 Halterung für Sensor DH
Artikel-Nr.
Ø
Hersteller-Nr.
Abbildung
PNDET_SUP_D20DF
20
DH-M20
PNDET_SUP_D25DF
25
DH-M25

  Sensor DH
Artikel-Nr.
Ø
Technische Eigenschaften
Abbildung
PNDET_DH7_PNO24C3
12-16-20-25
3 fils PNP 24 DC NO
PNDET_DH2_NO230C2
12-16-20-25
2 fils 230V




Download
documentation technic-achat Datenblatt



Online-Hilfe
aide en ligne Technic-Achat Online-Hilfe

Videos
vidéo Technic-AchatKonstruktionen und Projekte
