massive Abtriebswelle Ø20 mm
Drehmoment von 3 bis 144 N.m
Vs von 26.3 bis 366 U/min
Lieferung Europaweit
Secure Payment
Deutschsprachig +33535549990

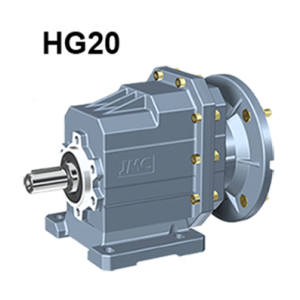

HG20 Getriebe:
Stirnradgetriebe bieten einen besseren Wirkungsgrad und Energieeinsparungen im Vergleich zu Schneckenradgetrieben.
Vorteile :
- Hoher Wirkungsgrad, niedriger Geräuschpegel, Universalbefestigung
*massive Abtriebswelle Ø20 mm
Anwendungsbereiche:
- Werkzeugmaschinen: Pressen, Biegemaschinen, Schneidmaschinen, Stanzen, Förder- und Abfüllanlagen, Lebensmittel-, Pharma-, Textil- und Papierindustrie.
Angaben gültig für einen 1500-U/min-Drehstrommotor :
| HG20-Serie | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikel-Nr. | Untersetzung | Ausgangsdrehzahl U/min | Nenndrehmoment N.m | |||||||
| Typ 63 | Typ 71 | Typ 80 | Typ 90 | |||||||
| M63A4 0.12 kW |
M63B4 0.18 kW |
M71A4 0.25 kW |
M71B4 0.37 kW |
M80A4 0.55 kW |
M80B4 0.75 kW |
M90S4 1.1 kW |
M90L4 1.5 kW |
|||
| RED_HG20P_004_90 | 3.82 | 366 | 3 | 4.5 | 6.3 | 9 | 14 | 19 | 28 | 38 |
| RED_HG20P_005_90 | 4.63 | 302 | 3.6 | 5.5 | 7.6 | 11 | 17 | 23 | 33 | 45 |
| RED_HG20P_006_90 | 5.69 | 246 | 4.5 | 6.7 | 9.3 | 14 | 20 | 28 | 41 | 56 |
| RED_HG20P_008_90 | 7.72 | 181 | 6.1 | 9.1 | 12.6 | 19 | 28 | 38 | 56 | 76 |
| RED_HG20P_009_90 | 9.17 | 153 | 7.2 | 10.8 | 15 | 22 | 33 | 45 | 66 | 90 |
| RED_HG20P_010_90 | 9.81 | 143 | 7.7 | 11.6 | 16.1 | 24 | 35 | 48 | 71 | 96 |
| RED_HG20P_012_90 | 11.90 | 118 | 9.4 | 14 | 19.5 | 29 | 43 | 58 | 86 | 117 |
| RED_HG20P_014_90 | 15.90 | 101 | 10.8 | 16.3 | 23 | 33 | 50 | 68 | 99 | |
| RED_HG20P_015_90 | 13.80 | 95.8 | 11.5 | 17.2 | 24 | 35 | 53 | 72 | 105 | |
| RED_HG20P_018_90 | 14.62 | 78.4 | 14 | 21 | 29 | 43 | 64 | 88 | 129 | |
| RED_HG20P_020_90 | 17.86 | 70.6 | 15.6 | 23 | 32 | 48 | 71 | 97 | 143 | |
| RED_HG20P_024_80 | 19.83 | 59.4 | 18.5 | 28 | 39 | 57 | 85 | 116 | ||
| RED_HG20P_029_80 | 23.56 | 49.1 | 22 | 34 | 47 | 69 | 103 | 140 | ||
| RED_HG20P_036_80 | 35.47 | 39.5 | 28 | 42 | 58 | 86 | 128 | |||
| RED_HG20P_040_80 | 40.10 | 34.9 | 32 | 47 | 66 | 97 | 144 | |||
| RED_HG20P_046_71 | 45.89 | 30.5 | 36 | 54 | 75 | 111 | ||||
| RED_HG20P_053_71 | 53.33 | 26.3 | 42 | 63 | 87 | 129 | ||||
