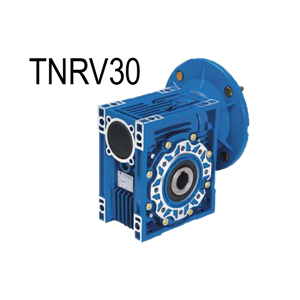

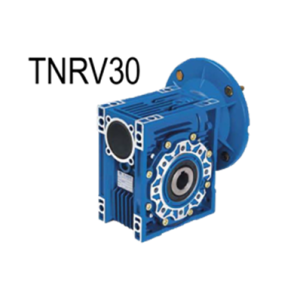

Schneckenradgetriebe TNRV 030
Schneckenradgetriebe 81x97x56mm
Abtriebs-Hohlwelle Ø14mm
Drehmoment von 2 à 24 N.m, Ausgangsdrehzahl von 17.5 bis 373 U/min
close
Lieferung Europaweit
Secure Payment
Deutschsprachig +33535549990
Schneckenradgetriebe TNRV30
Farbe: blau oder silbern
Vorteile:
- Leiser und sanfter als Kegelradgetriebe.
- Kompakter Aufbau und geringe Größe
- Geringes Gewicht durch Aluminiumlegierung
- Geringes Winkelspiel
- Großer Abtriebsdurchmesser im Verhältnis Getriebegrösse
- Rostschutzlackierung.
- Hohe Selbsthemmung bei Untersetzungsverhältnis über 20
Anwendungsbereiche:
- Werkzeugmaschinen: Presse, Biegemaschine, Schere, Stanzmaschine
- Fördererbänder, Flaschenabfüllung, Lebensmittel-, Pharma-, Textil-, Papierindustrie...
*Abtriebs-Hohlwelle Ø14mm
| Artikel-Nr. | Untersetzung Nennwert |
Drehstrommotor 1500U/min | Drehstrommotor 3000U/min | ||||
|---|---|---|---|---|---|---|---|
| Ausgangsdrehzahl U/min | Nenn-Drehmoment N.m | Ausgangsdrehzahl U/min | Nenn-Drehmoment N.m | ||||
| Typ 63 | Typ 63 | ||||||
| MS63A4 0.12 kw |
MS63B4 0.18 kw |
MS63A2 0.18 kw |
MS63B2 0.25 kw |
||||
| RED_TNRV30_007 | 7.5 | 186.7 | 5.2 | 7.7 | 373.3 | 4.0 | 5.6 |
| RED_TNRV30_010 | 10 | 140 | 6.6 | 10 | 280 | 5.2 | 7.2 |
| RED_TNRV30_015 | 15 | 93.3 | 9.3 | 14 | 186.7 | 7.4 | 10 |
| RED_TNRV30_020 | 20 | 70 | 12 | 18 | 140 | 9.5 | 13 |
| RED_TNRV30_025 | 25 | 56 | 14 | 20 | 112 | 11 | 15 |
| RED_TNRV30_030 | 30 | 46.7 | 16 | 24 | 93.3 | 13 | 18 |
| RED_TNRV30_040 | 40 | 35 | 19 | 70 | 16 | ||
| RED_TNRV30_050 | 50 | 28 | 22 | 56 | |||
| RED_TNRV30_060* | 60 | 23.3 | 46.7 | ||||
| RED_TNRV30_080* | 80 | 17.5 | 35 | ||||
*Achtung nur mit MS56-Motor verwendbar
Einseitige oder beidseitige Abtriebswelle
Artikelnr.TypDurchmesserLängeZeichnung
TNRV30_ARBSeinseitigØ 14 mm102 mm
TNRV30_ARBDbeidseitigØ 14 mm128 mm
Abtriebsflansch einseitig
TNRV30_FAGetriebe-Abtriebsflansch zur Maschinen-Ankopplung (type FA)
Schutzkappe
TNRV30_PCOVERZum Verschliessen der Hohlwelle des Getriebes
Drehmomentstütze
TNRV30_ARMZur Befestigung des Getriebes am Maschinenchassis. Beispielsweise Förderbänder
Motoranpassung
TNRV30_56B5Zur Montage eines Motors der Größe 56 mit B5-Flansch ans Getriebe.
TNRV30_56B14Zur Montage eines Motors der Größe 56 mit B14-Flansch ans Getriebe.
TNRV30_BU11Reduziert von Ø11 auf Ø9 zur Montage eines Motors der Größe 56 auf dem Getriebe.
