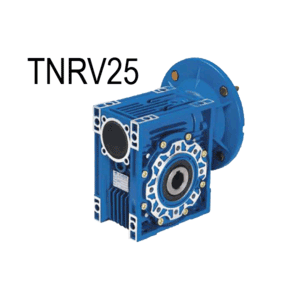

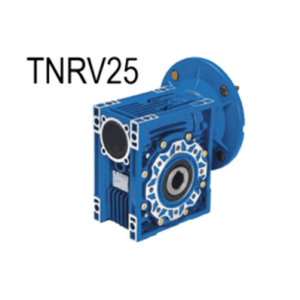

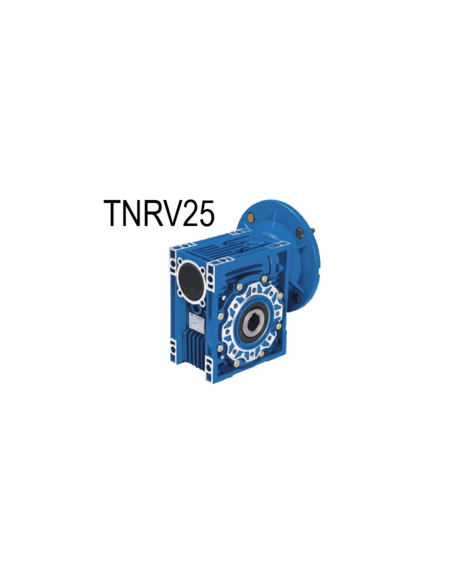

Schneckenradgetriebe TNRV 025
Schneckenradgetriebe 80x83x42mm
Abtriebs-Hohlwelle Ø11mm
Drehmoment von 2 bis 16 N.m, Ausgangsdrehzahl von 24 bis 373 U/min
close
Lieferung Europaweit
Secure Payment
Deutschsprachig +33535549990
Schneckenradgetriebe TNRV25
Farbe: blau oder silbern
Vorteile:
- Leiser und sanfter als Kegelradgetriebe.
- Kompakter Aufbau und geringe Größe
- Geringes Gewicht durch Aluminiumlegierung
- Geringes Winkelspiel
- Großer Abtriebsdurchmesser im Verhältnis Getriebegrösse
- Rostschutzlackierung.
- Hohe Selbsthemmung bei Untersetzungsverhältnis über 40
Anwendungsbereiche:
- Werkzeugmaschinen: Presse, Biegemaschine, Schere, Stanzmaschine
- Fördererbänder, Flaschenabfüllung, Lebensmittel-, Pharma-, Textil-, Papierindustrie...
*Abtriebs-Hohlwelle Ø11mm
| Artikel-Nr. | Untersetzung Nennwert |
Drehstrommotor 1500U/min | Drehstrommotor 3000U/min | ||||
|---|---|---|---|---|---|---|---|
| Ausgangsdrehzahl U/min | Nenn-Drehmoment N.m | Ausgangsdrehzahl U/min | Nenn-Drehmoment N.m | ||||
| Typ 56 | Typ 56 | ||||||
| MS56A4 0.06 kw |
MS56B4 0.09 kw |
MS56A2 0.09 kw |
MS56B2 0.12 kw |
||||
| RED_TNRV25_007 | 7.5 | 186.7 | 2.6 | 3.9 | 373.3 | 2.0 | 2.7 |
| RED_TNRV25_010 | 10 | 140 | 3.4 | 5.1 | 280 | 2.6 | 3.5 |
| RED_TNRV25_015 | 15 | 93.3 | 4.9 | 7.3 | 186.7 | 3.8 | 5.1 |
| RED_TNRV25_020 | 20 | 70 | 6.2 | 9.3 | 140 | 4.9 | 6.5 |
| RED_TNRV25_025 | 25 | 56 | 7.5 | 11 | 112 | 5.9 | 7.9 |
| RED_TNRV25_030 | 30 | 46.7 | 8.3 | 13 | 93.3 | 6.7 | 9.0 |
| RED_TNRV25_040 | 40 | 35 | 10 | 16 | 70 | 8.5 | 11 |
| RED_TNRV25_050 | 50 | 28 | 12 | 56 | 10.0 | ||
| RED_TNRV25_060 | 60 | 23.3 | 14 | ||||
Artikel-Nr.TypeDurchmesserLängePlan
einseitige oder beidseitige Abtriebswelle
TNRV25_ARBSeinseitigØ 11g6 mm81 mm
TNRV25_ARBDbeidseitigØ 11g6 mm101 mm
Einseitger Abtriebsflansch
TNRV25_FAFAØ 55/75 mm45 mm
Drehmomentstütze
TNRV25_ARM2515 mm70 mm
