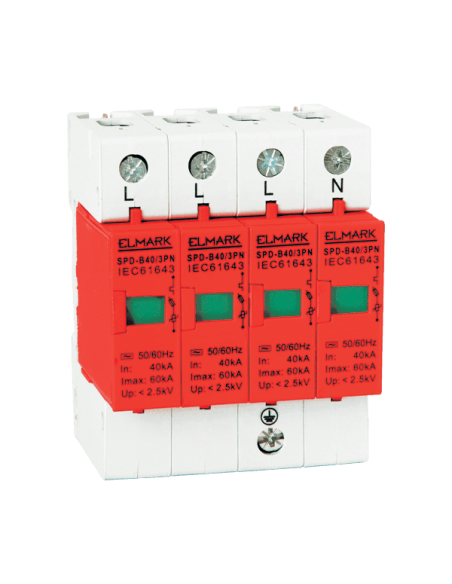

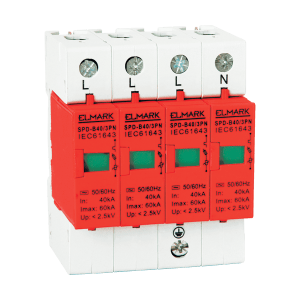

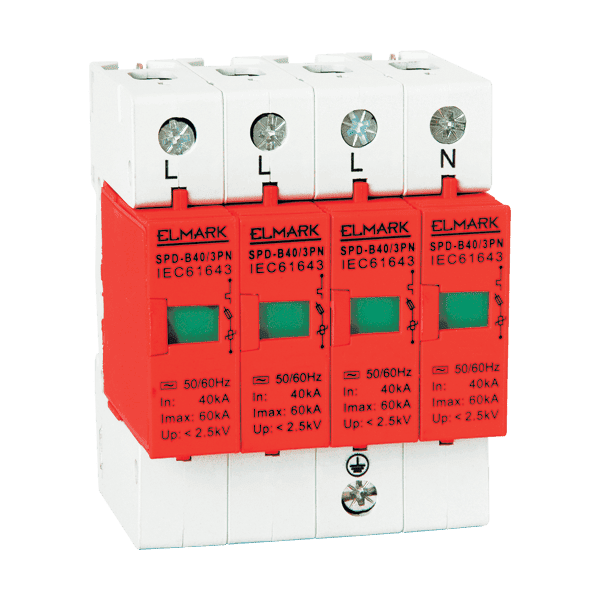

Überspannungsableiter 3+N oder 4P

Funktionsweise:
Der Überspannungsableiter besteht aus einem Halbleiter-Ventilelement (Varistor), das sich unter bestimmten Bedingungen öffnet.
Unter normalen Bedingungen hat der Überspannungsableiter (Surge Suppressor) eine unendliche Impedanz zwischen den geschützten Leitern und der Erde.
Im Falle einer Überspannung (Blitzschlag oder Systemausfall) öffnet sich der Varistor und leitet die Überspannung an die Erde ab.
Wenn die normale Spannung wiederhergestellt ist, schließt sich der Varistor wieder.

Technische Eigenschaften:
* Nennentladestrom (In): Der Nennwert des Entladestroms, der mehrmals gegen Erde abfließen kann.
* Maximaler Entladestrom (Imax): Höchstwert des Entladestroms, dem der Ableiter einmal standhalten kann.
* Nennbetriebsspannung (Uc) :
   - Nennbetriebsspannung (Uc): Ansprechspannung des Überspannungsableiters: 275/440V; 50Hz.
* Impulsspannung Up: die Spannung, die sich an den Klemmen des Überspannungsableiters bildet, wenn ein Nennentladestrom fließt.
* Konstanter Arbeitsstrom: bis zu 800µA für 1p, 2p, 3p; bis zu 600µA für 1p+N, 3p+N.
* Anzeige, wenn ein Austausch des Ableiters notwendig ist.

Montage:
- Befestigung auf DIN-Klemmleiste.
- Vertikaler Einbau.
- Einbau am Anfang der Schalttafel.
- Verwendung solider oder flexibler Klemmkontakte mit geeignetem Querschnitt.
