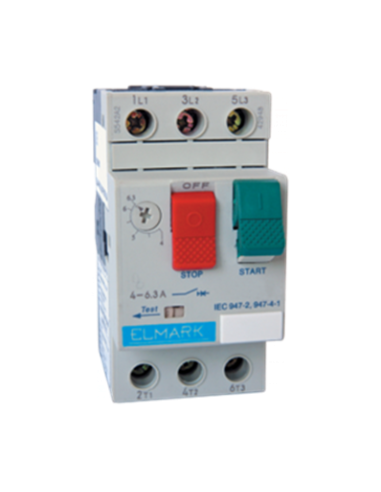

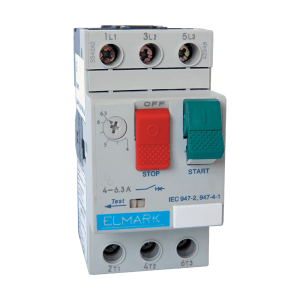

Thermomagnetischer Schutzschalter TM2
  • -5%
Thermomagnetischer Schutzschalter TM2

Thermomagnetischer Schutzschalter TM2

Thermomagnetischer Schutzschalter TM2

Bemessungsstrom
48020
Auf Lager : 5 artikel
41,09 € -5%
39,04 € zzgl. MwSt.


Thermomagnetische Schutzschalter dienen dazu, Induktionsmotoren vor Überlastung, Überhitzung oder Kurzschluss zu schützen.

Technische Eigenschaften :

  •     Auschaltvermögen: 100 kA
        Schutz vor Phasenausfall
        DIN-Schienen-Montage
        Große Auswahl an Zubehör
        Größe (B x H x T in mm)
            TM2: 44,5 x 89 x 70
            TM3: 60 x 120 x 120

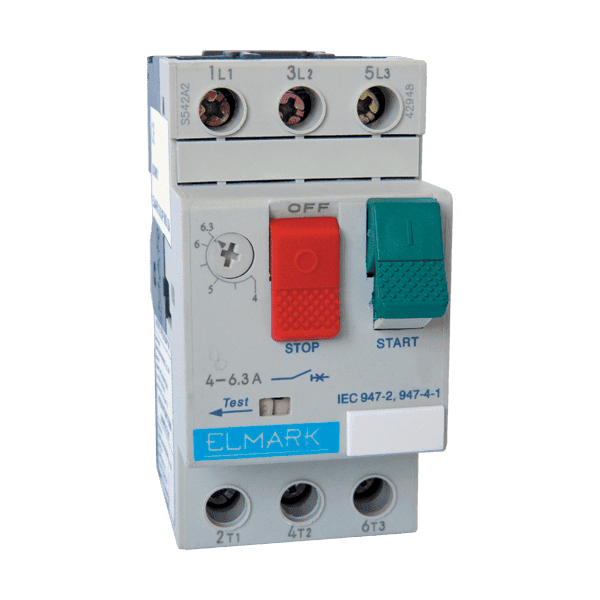

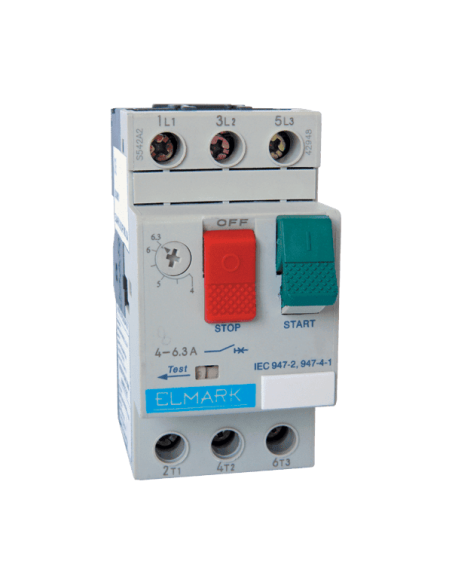

 Photo explicative du disjoncteur magnéto-thermique TM2

* Richtwerte, beziehen Sie sich auf den Wert auf dem Motorschild.


Artikel-Nr.
Regelbereich
Wechselstrom*
Drehstrom*
TM2-E01 / 48001
0.10 bis  0.16 A


TM2-E02 / 48002
0.16 bis 0.25 A


TM2-E03 / 48003
0.25 bis 0.40 A

0.09KW und 0.12KW
TM2-E04 / 48004
0.40 bis 0.63 A

0.18KW
TM2-E05 / 48005
0.63 bis 1.00 A

0.25KW
TM2-E06 / 48006
1.00 bis 1.60 A
0.18KW
0.37KW und 0.55KW
TM2-E07 / 48007
1.60 bis 2.50 A
0.25KW und 0.37KW
0.75KW
TM2-E08 / 48008
2.50 bis 4.00 A
0.55KW
1.1KW und 1.5KW
TM2-E10 / 48010
4.00 bis 6.30 A
0.75KW
2.2KW und 3KW
TM2-E14 / 48014
6.30 bis 10.0 A
1.1KW und 1.5KW
4KW
TM2-E16 / 48016
9.00 bis 14.0 A
2.2KW
5.5KW
TM2-E20 / 48020
13.0 bis18.0 A
3KW
7.5KW
TM2-E21 / 48021
17.0 bis 23.0 A
3.7KW
11KW
TM2-E22 / 48022
20.0 bis 25.0 A


TM2-E32 / 48032
24.00 bis  32.0 A

15KW

TM3-E40 / 48040
25.0 bis 40.0 A
TM3-E63 / 48063
40.0 bis 63.0 A
TM3-E80 / 48080
56.0 bis 80.0 A
  Zubehör
Abbildung

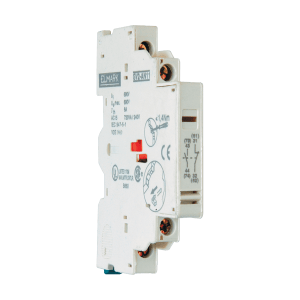

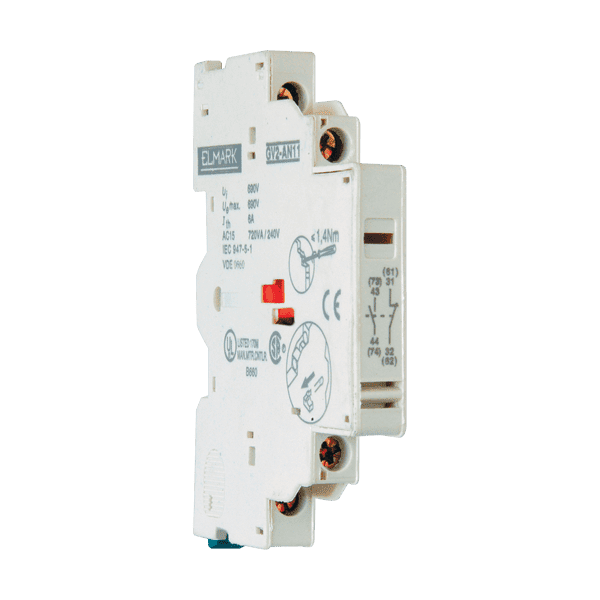

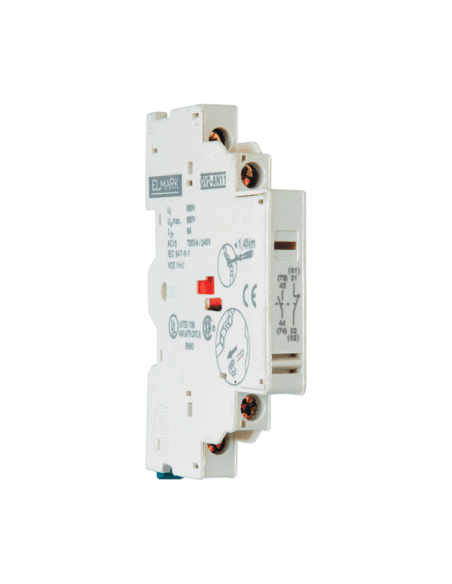

TM2-AN11 / 48911
Hilfskontaktblock 1NO + 1NC
Montage seitlich TM2
Photo du bloc de contact en montage latéral TM2

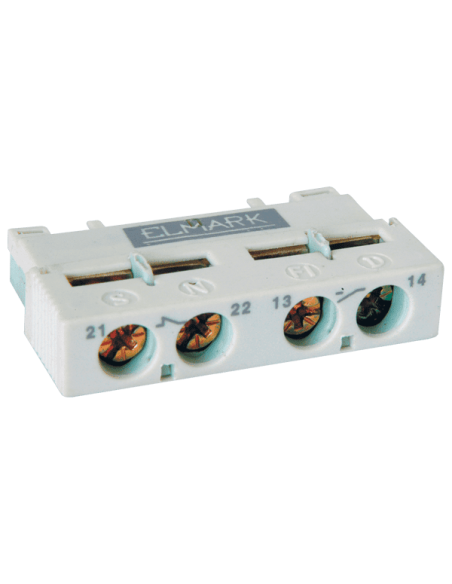

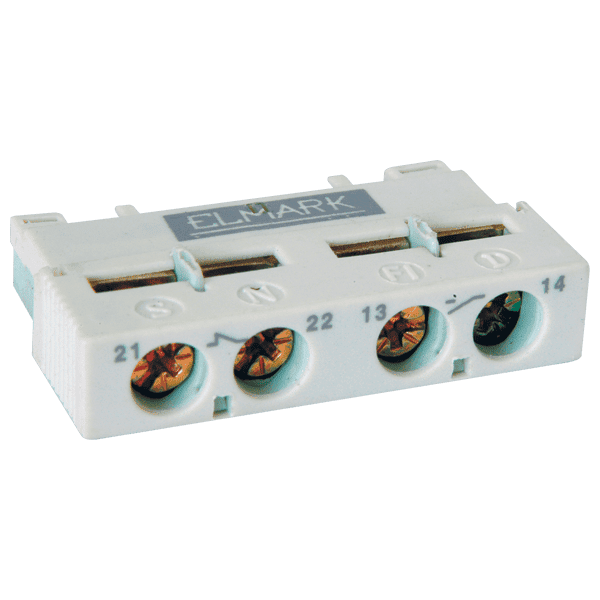

TM2-AE11 / 48912
Hilfskontaktblock 1NO + 1NC
Frontmontage TM2

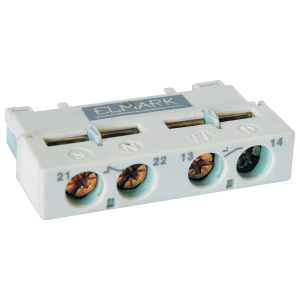

Photo du bloc de contact en montage frontal
TM3-AN11 / 48913
Hilfskontaktblock 1NO + 1NC
Montage seitlich TM3
Photo du bloc de contact en montage latéral TM3

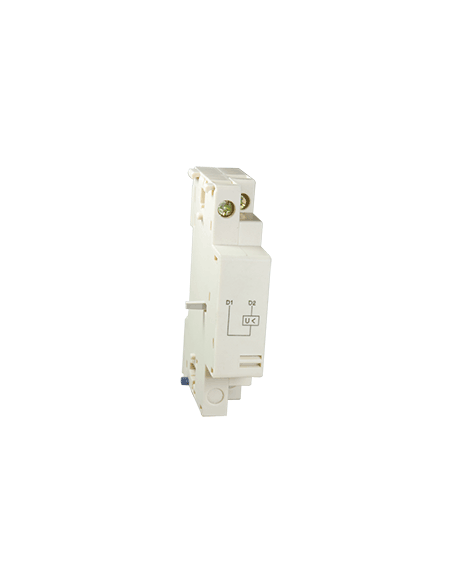

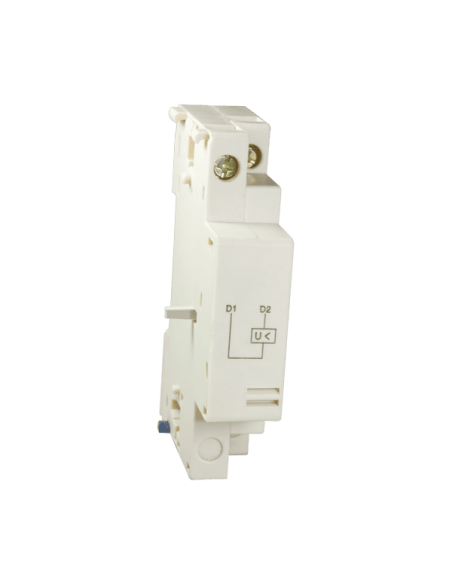

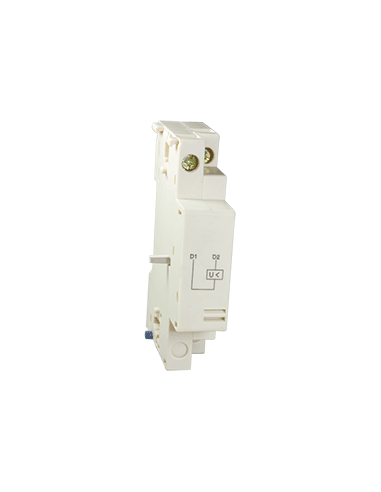

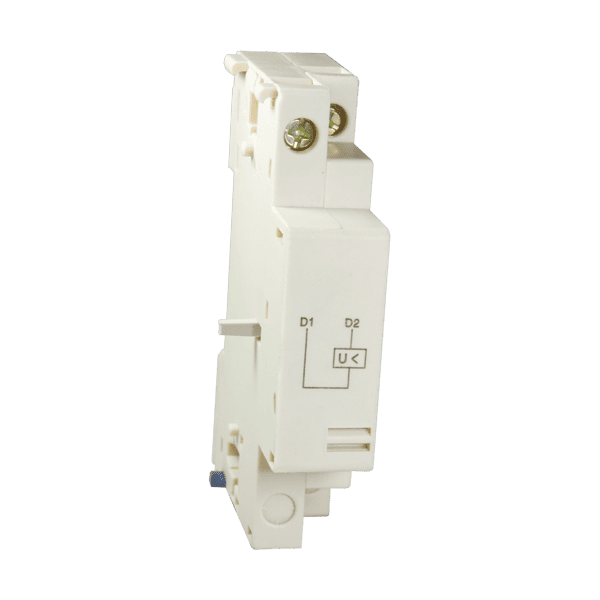

TM2 / 48098
Unterspannungsspule 400V für TM2
Photo d'une bobine à manque de tension 400V

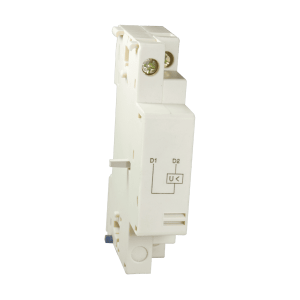

TM2 / 48099
Unterspannungsspule 230V für TM2
Photo d'une bobine à manque de tension 230V
